ОБРАБАТЫВАЮЩИЙ ЦЕНТР - TWIN JET
ОБРАБАТЫВАЮЩИЙ ЦЕНТР - TWIN JET

Описание:

Назначение

Обрабатывающий центр Bacci Twin Jet, заменяет собой до десяти универсальных станков в производстве стульев, каркасов мягкой мебели, столов и т.п.

Без какой-либо перенастройки выполняет комплексную обработку всех заготовок с получением деталей изделия, полностью готовых к сборке.

Обеспечивает фрезерную обработку поверхностей с высоким качеством, исключающим необходимость последующего шлифования.

Станок в соответствии с заданной программой в любой последовательности и в любых сочетаниях, без участия человека может выполнять любые необходимые операции.

Преимущества обрабатывающего центра с чпу Bacci twin jet

Применение обрабатывающего центра Bacci Twin Jet при производстве изделий из массивной древесины с использованием плитных материалов (древесностружечных и древесноволокнистых плит, клееной фанеры, пластмасс) и при обработке гнутоклееных изделий по сравнению с универсальным оборудованием обеспечивает:

  • снижение общего числа станков, используемых в производстве;
  • уменьшение числа квалифицированных рабочих-станочников;
  • полную автоматизацию процесса обработки заготовок;
  • повышение качества обработки деталей и узлов с полным исключением человеческого фактора;
  • идеальную точность обработки, обеспечивающую сборку изделий без подгонки;
  • снижение расхода энергии (электроэнергии, сжатого воздуха, тепла);
  • снижение времени и затрат на изготовление оснастки (копиров, приспособлений) и исключение необходимости в площадях и объемах для их хранения;
  • увеличение производительности за счет сокращения цикла обработки, подготовительно-заключительного времени, времени перерывов и т. д.;
  • снижение затрат на проектирование и подготовку техдокументации на изделие;
  • экономию производственных площадей.

Основные технологические операции, осуществляемые обрабатывающим центром Bacci Twin Jet

1. Фрезерование плоских и изогнутых (выпиленных, гнутоклееных) заготовок с приданием им практически любой формы;

2. Фрезерование рельефов, сложных пазов по пласти и кромке, отборку калевок и четвертей;

3. Выборка пазов и сверление отверстий, расположенных под любым углом друг к другу и к поверхности заготовки - в пластях, кромках и торцах деталей;

4. Фрезерование прямых, овальных, круглых или зубчатых шипов, в том числе наклоненных под любыми углами, а также закругление и точение торцев заготовок;

5. Сверление отверстий и выборку пазов под шиповые соединения;

6. Одновременное изготовление правых и левых деталей в зеркальном отражении, а также деталей сиденья и спинки стула;

7. Полная обработка заготовок любой формы и любой сложности производится на одной позиции, без перебазирования вручную;

8. Станок обеспечивает возможность обработки узлов изделия в сборе;

9. Возможность одновременной обработки нескольких заготовок на одной рабочей позиции с использованием ложементов;

10. Возможность обработки заготовок с нижней стороны.

Отличительные особенности конструкции обрабатывающего центра



·         стальная сварная станина, стабилизированная путем отжига, конструкция которой обеспечивает высокую жесткость, виброустойчивость и долговечность станка;

·         суппорт перемещаемый по горизонтальным направляющим станины (ось Х) с управлением от системы ЧПУ;

·         шпиндельная головка револьверного типа, перемещаемая по вертикальным направляющим суппорта (ось Z) по командам системы ЧПУ.

Перемещения относительно осей координат

В станке используется система ЧПУ, обеспечивающая управление перемещениями всех агрегатов станка одновременно по 6 координатам.

Линейные перемещения

·         рабочие прямолинейные перемещения рабочих узлов обрабатывающего центра осуществляется на подшипниковых блоках большого диаметра (производства REXROTH/MANNES-MANN), обладающих абсолютной жесткостью, надежностью и долговечностью;

·         привод всех линейных перемещений рабочих агрегатов производится не требующими технического обслуживания бесколлекторными электродвигателями YASKAWA. Движение осуществляется

·         посредством высокоточных шариковинтовых пар с предварительно нагруженными ходовыми винтами обеспечивающими скорости рабочих и холостых ходов до 60 м/мин.;

·         смазка всех приводных винтов и втулок – полностью автоматическая, по командам от системы управления, с контролем всей процедуры специальными датчиками.

Оси вращения

·         угловые перемещения шпиндельной головки в направлениях вокруг осей X и Y (оси A и С) являются непрерывными и интерполируемыми.

·         привод и позиционирование шпиндельной головки выполняются посредством двух высокоточных зубчатых блоков исключающих образования зазоров и не требующих периодической регулировки.

·         крепление дереворежущего инструмента с помощью переходников системы ISO;

·         все электрошпиндели имеют мощность 7,5 кВт, и вращаются со скоростью, бесступенчато регулируемой системой ЧПУ в диапазоне от 0 до 24000 об/мин посредством электронного инвертора;

·         максимальная мощность электрошпинделей достигается уже при 12000 об/мин, и не снижается вплоть до достижения скорости 24000 об/мин;вращение всех шпинделей – реверсируемое;

·         смена дереворежущего инструмента на всех шпинделях производится автоматически (из магазина) и управляется системой ЧПУ;

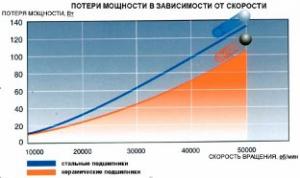

·         надежность работы шпинделей, и их длительный срок службы обеспечиваются использованием в них керамических подшипников, которые являются стандартным оснащением всех обрабатывающих центров BACCI.
