СВЕРЛИЛЬНО-ПРИСАДОЧНЫЙ СТАНОК VITAP SIGMA 2BR
СВЕРЛИЛЬНО-ПРИСАДОЧНЫЙ СТАНОК VITAP SIGMA 2BR

Описание:

Автоматический сверлильно-присадочный станок Sigma 2BR  Vitap для сверления деталей в проходном режиме.
Главной особенностью машины является возможность одновременной установки до 8 рабочих головок для вертикального сверления на нижней рабочей поверхности и до 4 рабочих головок для вертикального сверления на верхней рабочей поверхности станка.

- более массивная станина;
- правая горизонтальная сверлильная группа перемещается по призматическим линейным направляющим для обеспечения плавности хода и точности настроек;
- более скоростная и точная система позиционирования прижимов;
- полезная рабочая длина 3000 мм уже в стандартной комплектации;
- усовершенствованная система конвейера для подачи заготовок;
- специализированное программное обеспечение (опция) для работы с CAD программами
Сверлильно-присадочный станок SIGMA 2 BR от Vitap стал более мощным и надежным, более высокоскоростным и точным.

- Рабочий стол  3000 мм
- Две балки (1 верхняя, 1 нижняя) с подшипниковыми направляющими
- Две горизонтальные сверлильные головки  (правая и левая) по 21 шпинделю каждая со шпинделями для быстросменных патронов.
- Два электромотора по 1,47 кВт каждый.
- Правая сверлильная головка подвижная с возможностью прохождения над вертикальными сверлильными группами и смонтирована на точных линейных направляющих с подшипниками и электронным цифровым индикатором.
- Цифровой индикатор для установки высоты сверления горизонтальных сверлильных головок.
- Два пневматических упора.
- Система, обеспечивающая попеременное сверление горизонтальных и вертикальных сверлильных головок во избежание столкновения сверл при соосном сверлении.
- Ременный конвейер с пневматическим лифтом.
- Два откидных прижима для деталей
- Передний и боковые пневматические толкатели.
- Стропа для экстренного отключения станка.
- Горизонтальное перемещение правой горизонтальной сверлильной головки осуществляется по точным линейным направляющим с подшипниками и электронным цифровым индикатором.
- СЕ стандарт.

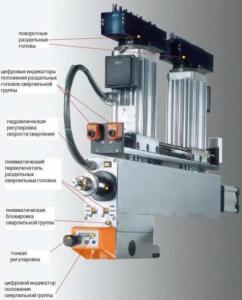

Вертикальная сверлильная группа (нижняя и верхняя) в составе:
- 2 шт. электродвигателя по 1,1 кВт, перемещаемые по направляющим предназначенные для установки поворотных сверлильных сдвоенных головок.
- Поперечное перемещение электродвигателей и поворот сверлильных головок пневматически блокируется посредством переключателей расположенных на передней стороне сверлильной группы.
- двигатели можно перемещать в необходимое положение отслеживаемое по цифровому индикатору.
- сверлильная группа оснащена устройством установки глубины сверления
- продольное перемещение сверлильной группы осуществляется по точным линейным направляющим с электронным цифровым индикатором и магнитной полосой.



Технические характеристики
Сверлильно-присадочный станок Vitap Sigma 2BR

Количество горизонтальных шпинделей, шт.

21+21

Количество вертикальной шпинделей, шт.

21+21 (9+9 11+11) до 9-и групп

Расстояние между сверлильными головами (макс/мин), мм

3050/96

Скорость вращения шпинделя, об/мин

2800

Мощность двигателя, кВт

1,47 (1,1+1,1)

Масса, кг

4100

Габаритные размеры, мм

4700 х 1700 х 1820
